Scatola per linguetta a gradino, zama nero verniciato a polvere; 1000-U234

https://www.emka.com/products/1000-u234 https://www.emka.com/web/image/product.template/205483/image_1920?unique=9f75874

con dado

Questo prodotto non ha combinazioni valide.



Indicazioni prodotto:

scatola con fermo a 270°

Caratteristiche principali:

Questo prodotto è un componente modulare di una chiusura certificata UL.

Riferimento interno: 1000-U234
Tipo di prodotto: Scatola
Programma: 1000
Pagina catalogo: 1B-240
Materiale dell'unità : zama
Superficie dell'unità: nero verniciato a polvere
Numero dei punti di chiusura possibili: 1 punti
Tipo di fissaggio scatola : avvitabile
Posizione di installazione : all'interno della guarnizione
Forma di testa scatola: arrotondata
Grandezza della testa scatola: 32 x 6 mm
Misura GH: 50 mm
Adatto per spessore porta da: 1.50 mm
Adatto per spessori di porta fino a: 40 mm
Chiusure: Inserto
Senso di apertura della porta : sinistra,destra
Componente di chiusura: Linguetta a gradino
Tipo di chiusura 1/4 di giro: Chiusura 1/4 di giro con inserto semplice
No Specifications
Visualizza tutti i prodotti
Linguetta
O-ring e guarnizione piatta
Presa per box e coperchio antipolvere
Accessori per chiusure 1/4 di giro
Montaggio

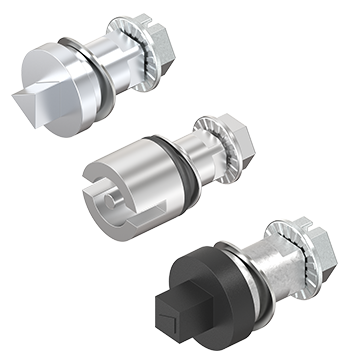

Inserto
Qui sono disponibili le schede tecniche e i file CAD di questo prodotto.
Catalogo generale | 1B-240
Scheda tecnica del prodotto
CAD file | 1000-U234_igs
CAD file | 1000-U234_stp
