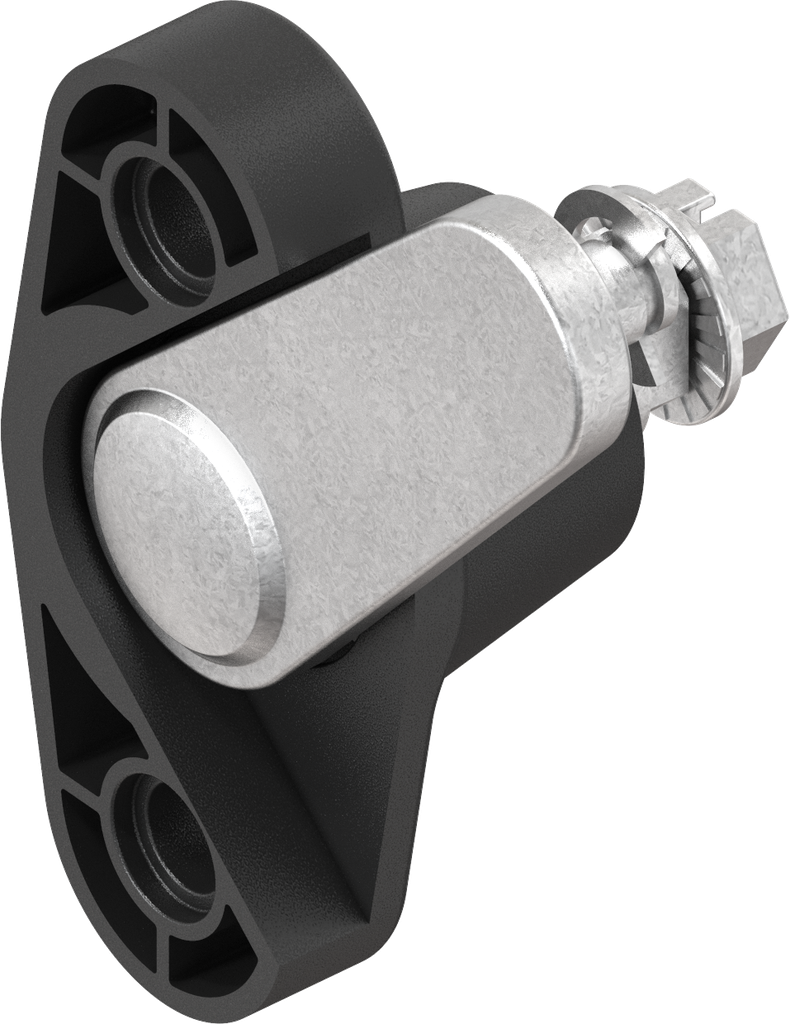

Verschlusspunkt mit Dreh-Spann-Funktion für Mehrfachverriegelung, Ausführung links, Polyamid schwarz und GD-Zn; 1121-U204
für Schwenkgriffe, Vorreiber und RLT-Anlagen
Produktvorteile:
- Dreh-Spann-Funktion
- Verschluss und Lochbild unabhängig vom Dreh-Spann-Verschluss-System
- Eckumlenkung für zusätzliche Verschlüsse im Quereinbau einsetzbar
- hoher Schließkomfort
- patentgeschützt!
Produkthinweis:
Verschlusspunkt für Dreh-Spann-Verschluss-System
Ausführung links für ( A ) Schwenkgriff mit GH = 18 und ( C ) RLT-Anlagen mit Modulares Verschluss-System
Ausführung rechts für ( B ) Vorreiber mit GH = 18 mit klassischer Öffnungsrichtung von 3 Uhr nach 12 Uhr
Bei Systemen mit Eckumlenkung müssen die Verbindungsstangen an die jeweilige Türhöhe angepasst werden.
Montagehinweis:
Verschlusspunkt für Schweißbolzen M6x16 oder Blindniet
Bestell-/Berechnungsbeispiel:
Kompressionswert-Berechnungs-Beispiel 1:
Verschlusspunkt 1121-U203 und -U204 = 4 mm
Zunge z.B. 1000-17 = 3 mm
Auflauframpe 1000-U858 = 4 mm
Gesamt-Kommpressionswert = 11 mm
Kompressionswert-Berechnungs-Beispiel 2:
Verschlusspunkt 1121-U203 und -U204 = 4 mm
Rollenzunge groß 1000-U897 = 10 mm
Auflauframpe 1000-U858 = 4 mm
Gesamt-Kommpressionswert = 18 mm
